エアコンプレッサーを使用するうえで避けて通れないのが「ドレン（水分）」の問題です。
圧縮空気には必ず水分が含まれ、これを適切に排出しないと、配管の腐食や機器トラブル、製品品質の低下につながります。
その水分を自動的に排出する装置がオートドレンです。
この記事では、エアコンプレッサーにおけるオートドレンの役割や仕組み、種類、よくあるトラブルと対策まで、機械設備の視点から分かりやすく解説します。
目次
オートドレンとは

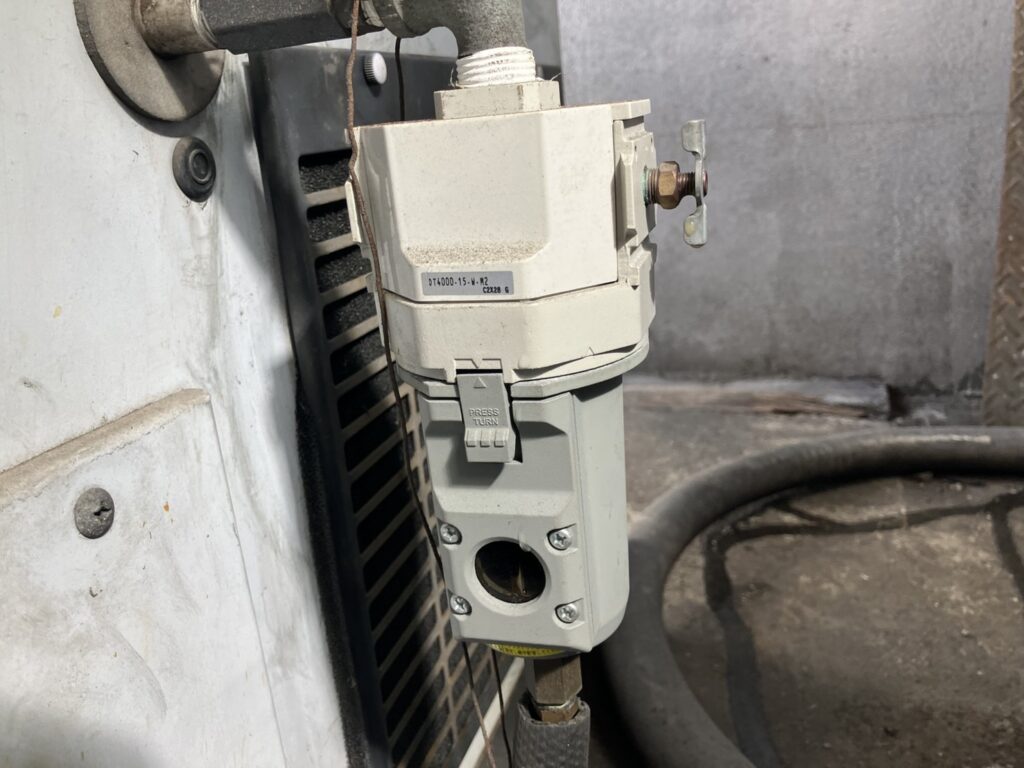

オートドレン（自動ドレン排出装置）とは
エアコンプレッサーやエアタンク、エアドライヤー、フィルター内部に溜まった
ドレン（水・油分）を、人の手を介さず自動的に排出する装置です。
手動ドレンの場合、排出忘れや作業者依存によるトラブルが起こりがちですが、
オートドレンを使用することで安定した排水管理が可能になります。
なぜオートドレンが必要なのか

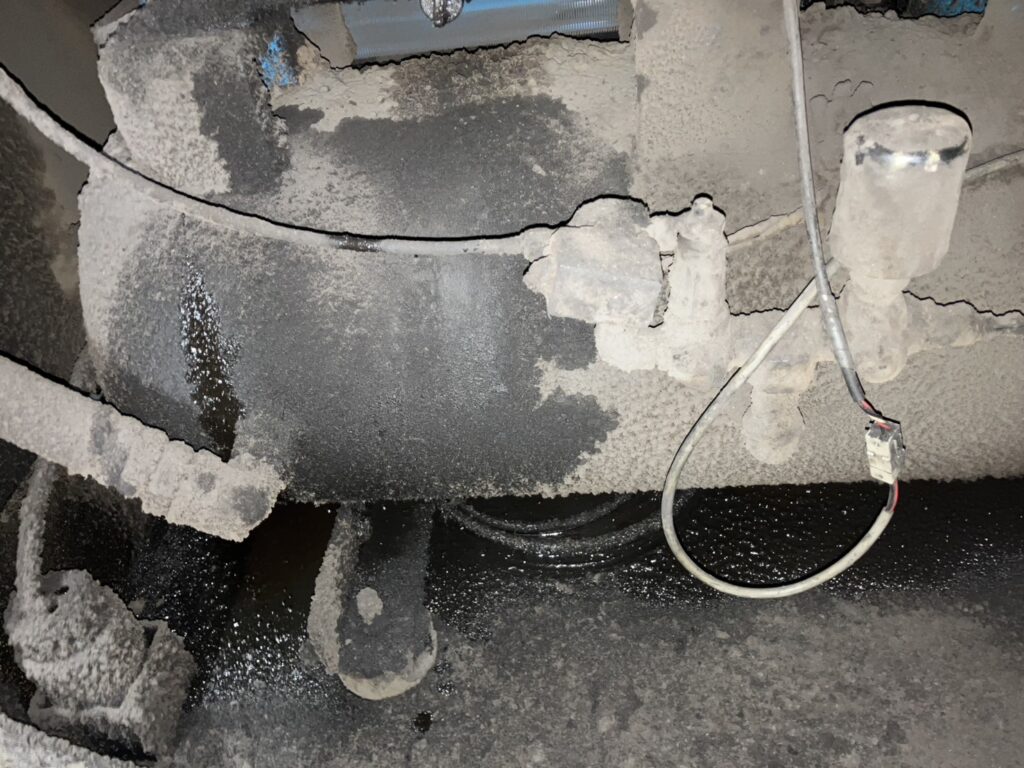

圧縮空気中の水分を放置すると、以下のような問題が発生します。
水分による不具合
- 配管・タンク内部の腐食や錆の発生
- エア機器の作動不良・寿命低下
- エア工具・製品への水分混入による品質不良
- 冬季の凍結トラブル
これらを防ぐため、ドレンを確実かつ継続的に排出できるオートドレンは、
現在ではほぼ必須の装置といえます。
オートドレンの主な設置箇所
オートドレンは以下のような場所に取り付けられます。
- エアコンプレッサー本体
- エアタンク（レシーバータンク）
- 冷凍式・吸着式エアドライヤー
- エアフィルター、ミストセパレーター
特にエアタンクとエアドライヤーはドレン量が多く、オートドレンの有無でトラブル発生率が大きく変わります。
コンプレッサーの補助タンクとは？役割・メリット・選定ポイントを解説
目次誰に向けた記事か補助タンク（エアレシーバータンク）とは？補助タンクの主な役割1. 圧力変動の安定化2. コンプレッサーの負荷軽減3. ドレン水の分離補助タンクの導入…
有限会社清水機械
エアドライヤーとは？役割やメンテナンス方法をご紹介！
こちらの記事では、エアドライヤーについて役割や定期的なメンテナンス方法について専門家がご解説します。 ▮この記事を監修した人 有限会社清水機械 代表取締役 清水淳…
オートドレンの種類と仕組み
オートドレンの種類と主な仕組みについて紹介します。
① タイマー式オートドレン
一定時間ごとにバルブを開閉してドレンを排出する方式です。
特長
構造がシンプルで比較的安価。
注意点
- ドレン量が少ないとエア漏れが発生。
- 排出時間設定が不適切だとロスが増える。
② フロート式（液面検知式）オートドレン
無電源式オートドレンの１つで、内部に溜まったドレン量に応じて排出する方式です。
特長
必要な分だけ排出する為エアロスが少ない。
注意点
ゴミやスラッジにより動作不良が起こりやすい。
③ 電子制御式オートドレン
センサーや差圧を利用してドレンのみを排出する高性能タイプです。
特長
ほぼエアロスがなく省エネ性が高い
注意点
- 初期コストが高め
- 定期点検が必要
よくあるオートドレントラブル
ドレンが排出されない
- スラッジ詰まり
- バルブ固着
- 配線・電源トラブル（電磁式）
エアが漏れ続ける
- タイマー設定不良
- パッキン劣化
- 弁座の摩耗
冬場の凍結
- ドレン配管の断熱不足
- 排出口の位置不良
冬に向けて！エアコンプレッサーを早めに点検する重要性
秋から冬にかけて気温が下がると、エアコンプレッサーにはさまざまな不具合リスクが発生します。 特に、外気温が10℃を下回るようになると、オイルやドレン（水分）の挙動…
トラブルを防ぐためのポイント
- 定期的な目視点検・作動確認
- ストレーナー付きオートドレンの採用
- 冬季は保温・ヒーター対策を実施
- 使用環境に合った方式を選定
「取り付けたら終わり」ではなく、消耗部品として管理する意識が重要です。
オートドレン交換・更新の目安
- 使用年数：5～7年程度
- 排出不良やエア漏れが頻発
- 清掃しても改善しない場合
これらが見られた場合は、早めの交換をおすすめします。
まとめ
オートドレンは、エアコンプレッサー設備を安定稼働させるための縁の下の力持ちです。
小さな部品ですが、トラブルが起これば生産停止や品質不良につながる重要な存在でもあります。
設備規模や使用環境に応じて最適なオートドレンを選定し、定期的な点検・メンテナンスを行うことが、結果的にコスト削減と設備寿命の延長につながります。
